Harvia Xenio CX180-45 je univerzální řídicí jednotka určená pro kompatibilní elektrické saunové kamna. V závislosti na napájecím napětí a elektrickém připojení dokáže ovládat kamna s výkonem od 9 do 29 kW.

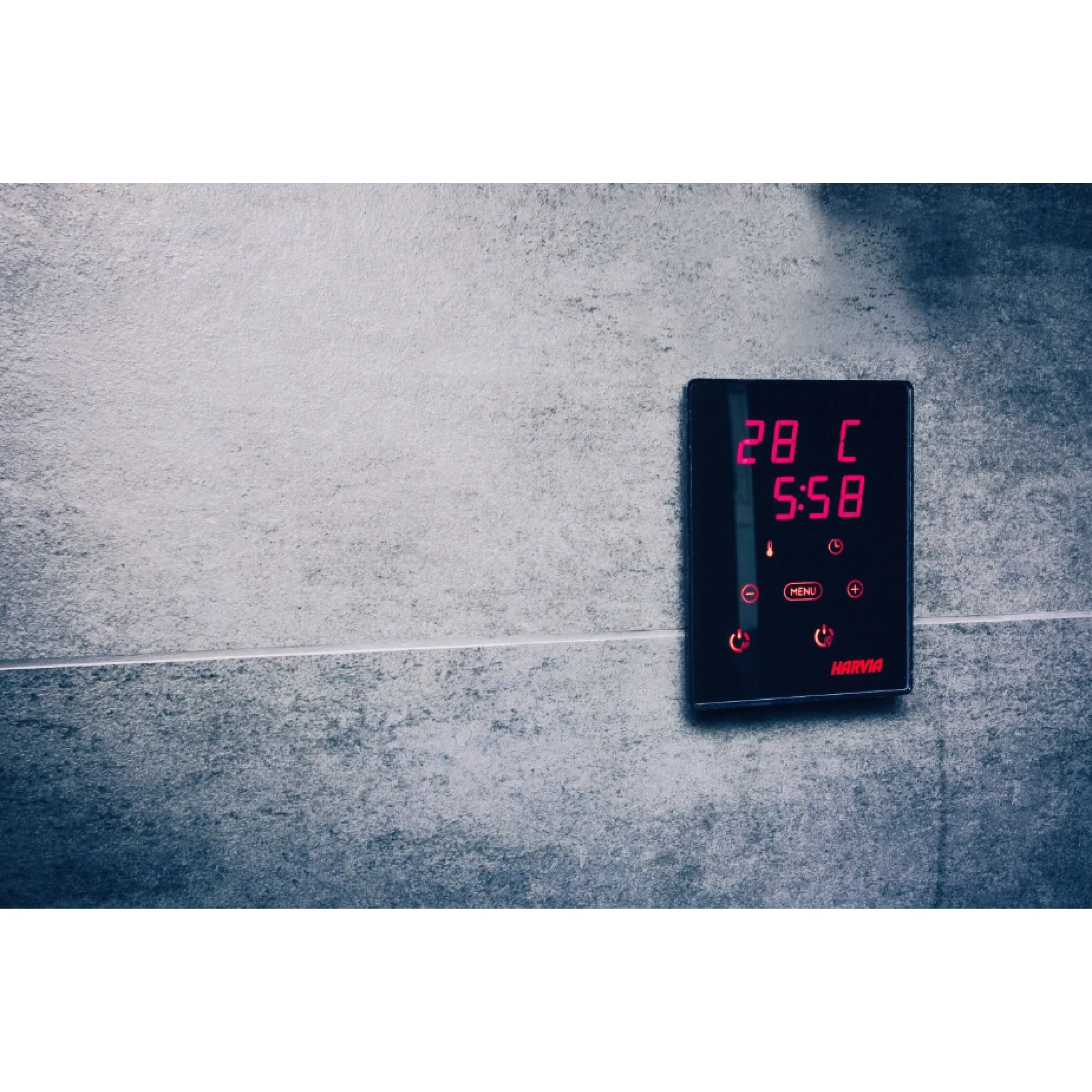

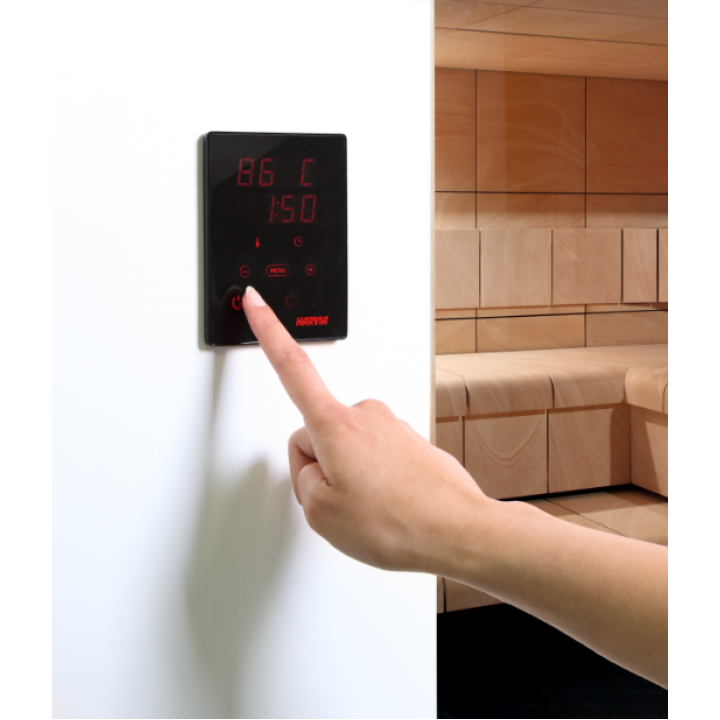

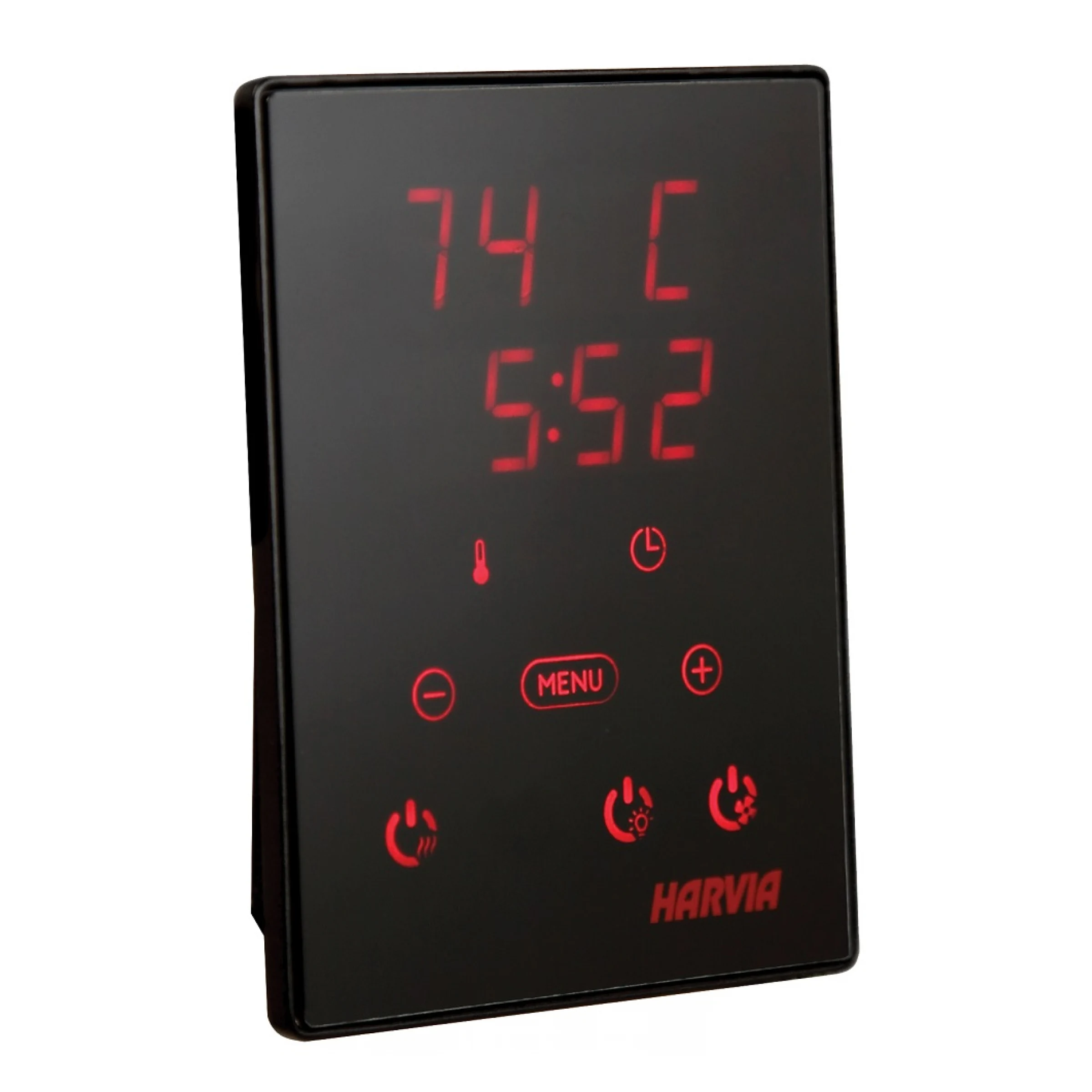

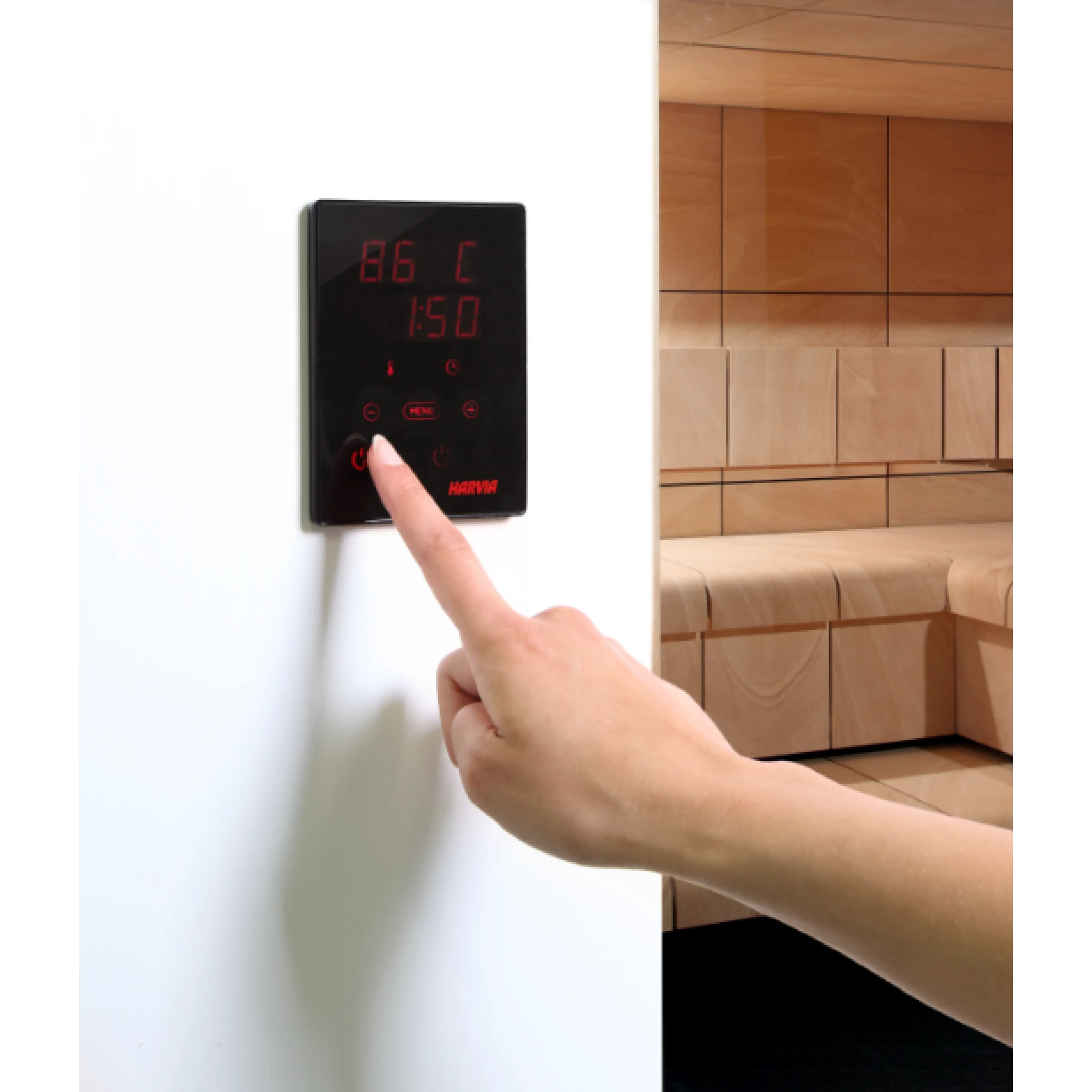

Samostatný digitální dotykový ovládací panel Xenio umožňuje uživateli nastavit teplotu sauny a dobu provozu, a také zapnout nebo vypnout osvětlení a ventilaci. Displej přehledně zobrazuje hlavní provozní informace a indikuje dosažení nastavené teploty sauny.

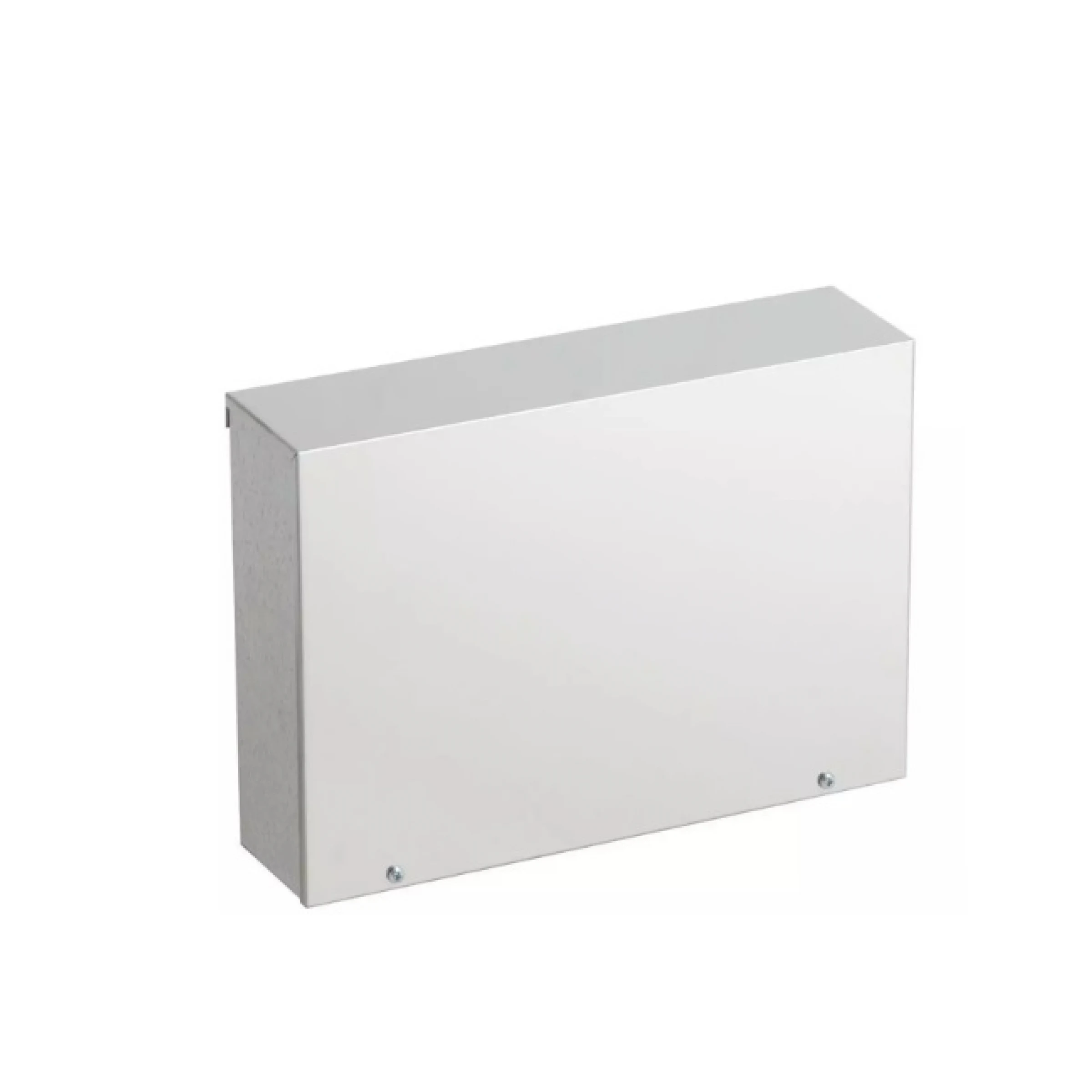

Kompaktní ovládací panel lze instalovat uvnitř nebo vně sauny v souladu s instalačními pokyny výrobce. Napájecí jednotka musí být instalována mimo saunu na suchém místě.
Model CX180-45 podporuje dálkové ovládání pomocí kompatibilního volitelného vybavení, jako je například příslušenství MyHarvia WiFi nebo bezpotenciálový dálkový vypínač ZAP/VYP. Dálkové ovládání vyžaduje kompatibilní bezpečnostní řešení, jako je senzor dveří nebo bezpečnostní zařízení ohřívače, pokud není připojený ohřívač schválen výrobcem pro dálkové ovládání bez dalšího bezpečnostního zařízení. Příslušenství se prodává samostatně.
Vestavěná diagnostika poruch pomáhá identifikovat potenciální poruchy systému.
Při připojení 380–415 V 3N~ může CX180-45 ovládat ohřívač s výkonem až 27–29 kW bez další rozšiřující jednotky . Volitelná rozšiřující jednotka Harvia LTY180-45 je nutná pouze v případě, že je potřeba dodatečná nosnost.
Maximální výkon ohřívače při elektrickém připojení:
- 220–240 V 1N~: až 9 kW;
- 200–240 V 2~: až 9–10,8 kW s jedním okruhem;
- 200–240 V 2~: až 18–21,6 kW se dvěma okruhy a vyváženým zatížením;
- 200–240 V 3~: až 15–18 kW;
- 380–415 V 3N~: až 27–29 kW.
Maximální povolený výkon topení závisí na napájecím napětí, elektrické instalaci a konfiguraci připojení. Vhodný způsob připojení musí určit kvalifikovaný elektrikář podle montážního návodu k topení a řídicí jednotce.
Ovládatelné funkce:
- teplota sauny;
- doba provozu ohřívače;
- zapnutí/vypnutí osvětlení;
- zapnutí/vypnutí ventilátoru;
- kompatibilní funkce dálkového ovládání a bezpečnosti.

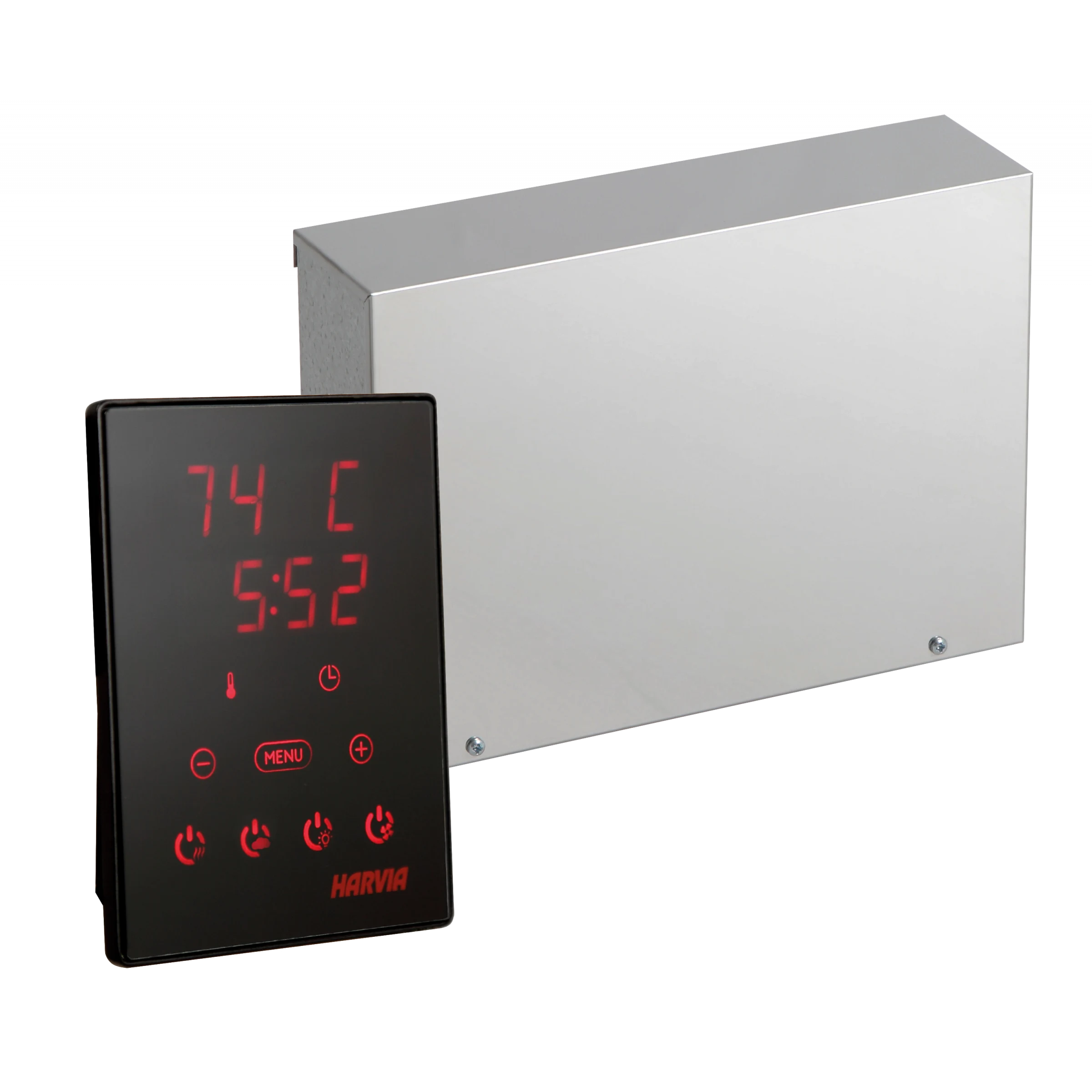

Balíček obsahuje:
- Digitální ovládací panel Xenio;
- pohonná jednotka;
- rám ovládacího panelu;
- 5m datový kabel ovládacího panelu;
- teplotní senzor s 4m připojovacím kabelem.
Technické informace:
- Výrobce: Harvia;
- Model: Xenio CX180;
- Kód produktu: CX180-45;
- Podporovaný výkon ohřívače: 9–29 kW, v závislosti na elektrickém připojení;
- rozsah nastavení teploty: 40–110 °C;
- Třída ochrany: IPX3;
- Maximální připojený výkon osvětlení: 100 W;
- Frekvence: 50/60 Hz;
- Rozměry ovládacího panelu: 110 × 85 × 24 mm;
- Rozměry napájecí jednotky: 270 × 365 × 75 mm;
- Minimální potřebný prostor pro pohonnou jednotku: 400 × 400 mm;
- Délka datového kabelu ovládacího panelu: 5 m;
- Barva: černá;
- Certifikáty: CE, EAC.
Instalaci a elektrické připojení musí provést kvalifikovaný elektrikář v souladu s pokyny výrobce.
