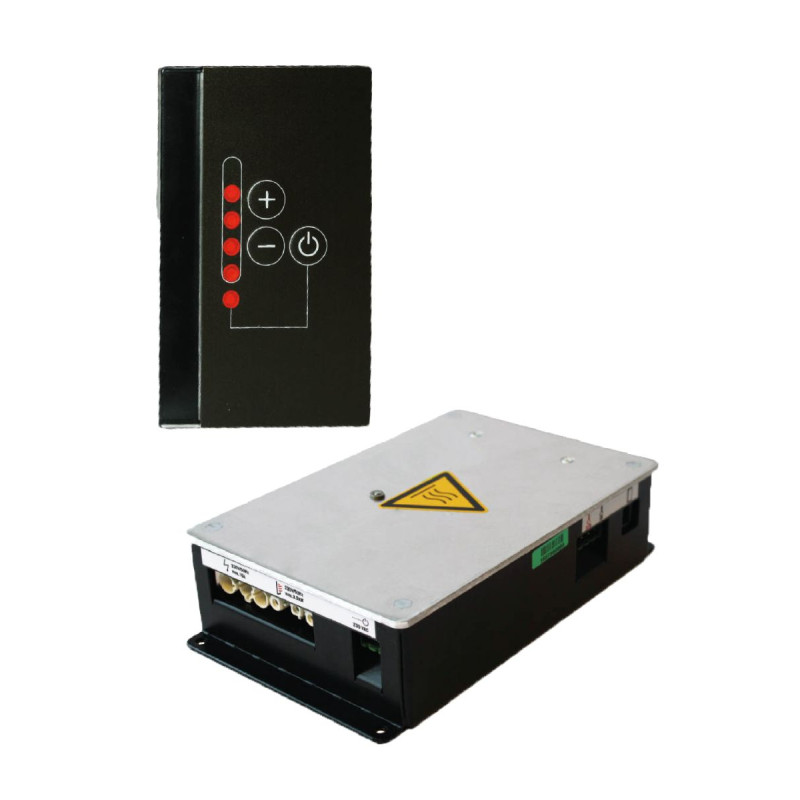

Harvia Infrabox Basic IRB-B je kompaktní digitální řídicí jednotka určená pro ovládání infračervených zářičů a infračervených topných panelů. Sada se skládá ze samostatného ovládacího panelu a napájecí jednotky.
Řídicí jednotka umožňuje zapínání a vypínání infračerveného topného systému nebo nastavení intenzity vytápění v 5 úrovních . V režimu spínání lze ovládat infračervená topná zařízení s celkovým výkonem až 3,5 kW . V režimu stmívání je maximální zatížení 1,3 kW s půlvlnovou regulací nebo 350 W s fázovou regulací na náběžné hraně.
Jednotka je vybavena časovačem a vstupem pro dálkové spuštění nebo povolení. Standardní maximální provozní doba je 6 hodin a lze ji nakonfigurovat během instalace podle zamýšlené aplikace a požadavků výrobce.
Volitelný senzor sedadla lze připojit k aktivaci infračerveného vytápění, když je v sedací oblasti detekován uživatel. Při použití infračervených topných panelů je vyžadován samostatný senzor teploty panelu. Pokud připojené infračervené zařízení nemá integrovaný bezpečnostní omezovač teploty, je nutné nainstalovat další bezpečnostní omezovač teploty.
Ovládací panel je instalován na vnější stěně kabiny. Napájecí jednotku lze nainstalovat na střechu kabiny, stěnu nebo jiné vhodné místo v souladu s instalačními požadavky výrobce. Elektroinstalaci musí provést kvalifikovaný odborník.
Základní verze Infraboxu neobsahuje výstup pro ovládání osvětlení ani ventilátoru.
Rozsah dodávky:
- Základní ovládací panel Infraboxu;
- Základní napájecí jednotka Infrabox;
- 2,5m síťový připojovací kabel IR-CP-EU;
- VN zástrčka;
- instalační materiály;
- návod k instalaci a provozu.
Technické údaje:
- Výrobce: Harvia
- Model: IRB-B
- Typ produktu: infračervená řídicí jednotka
- Počet infračervených topných výstupů: 1
- Maximální spínané zatížení: 3,5 kW
- Nastavení intenzity: 5 úrovní
- Maximální stmívatelné zatížení s půlvlnovou regulací: 1,3 kW
- Maximální stmívatelné zatížení s fázovým řízením na přední hraně: 350 W
- Napájení: 230 V AC
- Maximální proud: 16 A
- Časovač: ano
- Dálkový start nebo vstup pro povolení: ano
- Připojení senzoru sedadla: ano, je vyžadován volitelný senzor
- Teplotní senzor infračerveného topného panelu: volitelný
- Ovládání osvětlení: ne
- Ovládání ventilátoru: ne
- Rozměry ovládacího panelu: 63 × 104 × 38 mm
- Výřez pro instalaci ovládacího panelu: 48 × 60 mm
- Rozměry napájecí jednotky: 195 × 119 × 48 mm
- Okolní teplota napájecí jednotky: 10–40 °C
- Okolní teplota ovládacího panelu: –10 až +110 °C
- Certifikáty: CE, EAC
- Kód produktu: IRB-B
- Číslo šarže: 6417659046275
- Prodejní jednotka: 1 ks.
